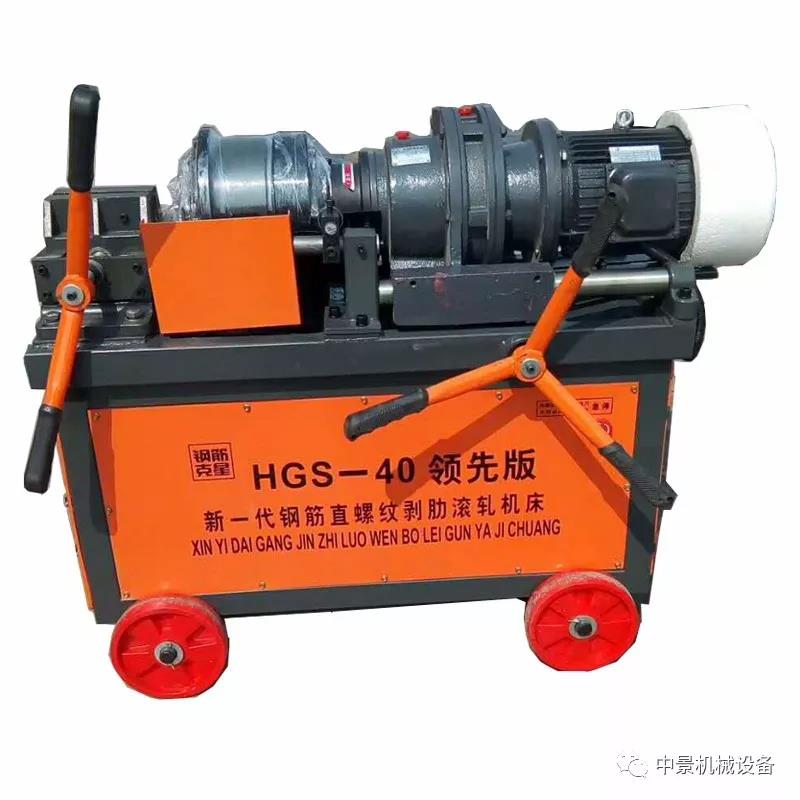

    鋼筋克星 HGS-40 **版 新一代鋼筋直螺紋剝肋滾軋機床

    鋼筋克星 HGS-40 **版 新一代鋼筋直螺紋剝肋滾軋機床

    點擊數:26

    價格:電聯或咨詢在線客服

    所屬欄目:鋼筋滾絲機

    咨詢熱線:15614883666

    產品介紹:

    鋼筋直螺紋滾絲機使用說明書

    鋼筋直螺紋滾絲機使用說明書



    一、用途

    鋼筋直螺紋滾:主要用于建筑工程帶肋鋼滾軋直螺紋絲頭,是實現鋼筋連接的關鍵設備,可加工直徑12-50mmHRB335HRB400級帶肋鋼筋。




    二、特點

    鋼筋直螺紋滾機:可一次裝夾完成從剝肋到滾軋螺紋的加工過程,加工螺紋的牙形飽滿,尺寸精度高,機械強度高。既可加工正扣螺紋,也可加工反扣螺紋;

    本機操作簡單、結構緊湊、工作可靠,具有獨特的刀具自動開合機構。

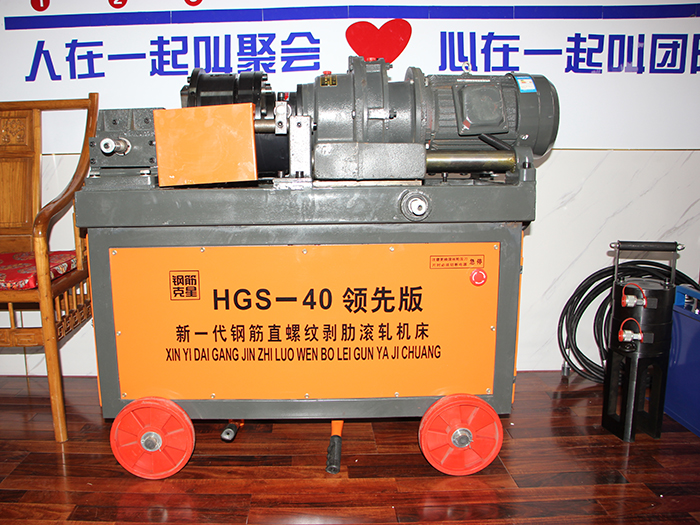

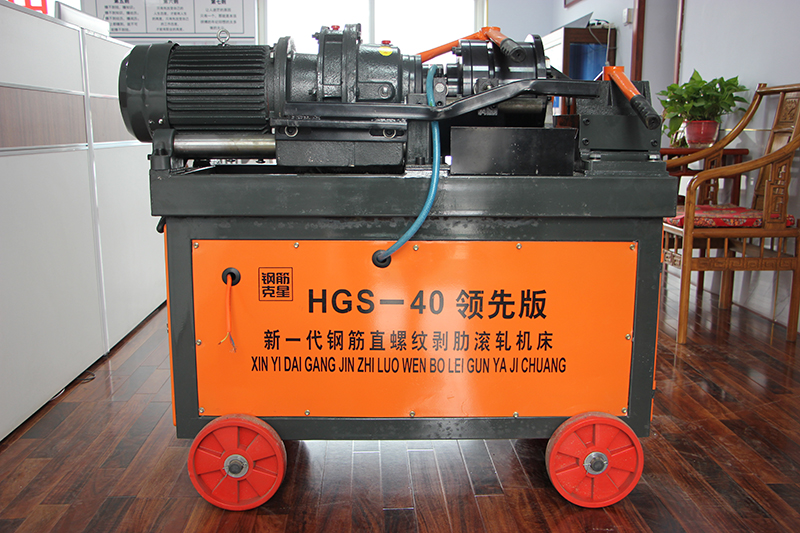

    鋼筋滾絲機




    三、結構

    HGS40型鋼筋直螺紋滾機:由機架、夾緊鉗、導軌、滑、擺線針輪減速機、剝肋滾軋頭、進給機構、自動開合機構、行程限位機構、冷卻系統、電器控制箱、控制系統等部分組成。

    滾絲機配件




    四、主要技術參數

    1.加工鋼筋直徑范圍:φ1250mm;

    2.主電機功率:7.5KW

    3.配用電源:三相380V 50Hz;

    4.主軸轉速:40-62rmin;

    5.羅紋**加工長度:200mm;

    6.重量:460kg;




    五、使用方法

    (一)加工前的準備

     1.按要求接好電源線和接地線,接通電源。電源為三相380V 50Hz的交流電源,為保證人身安全請使用帶漏電保護功能的自動開關。

     2.冷卻液箱中,加足溶性冷卻液(嚴禁加油性冷卻液)。

    (二)空車試轉

     1.接通電源。檢查冷卻水泵工作是否正常。

     2.操作按鈕,檢查電器控制系統工作是否正常。

    (三)加工前的調整

     1.根據所加工鋼筋的直徑,調換與加工直徑相適應的滾絲輪。滾絲輪與加工鋼筋直徑的關系見
     2.滾絲輪與加工直徑相適應后,將與鋼筋相適應的對刀棒插入滾軋頭中心,調整滾絲輪使之與對刀棒相接觸,抽出對刀棒,擰緊螺釘,壓緊齒圈,使之不得移動。

     3.根據所加工鋼筋規格,調整剝肋行程檔塊的位置,保證剝肋長度達到要求值。剝肋長度與鋼筋規格的關系見
     4.根據所加工鋼筋規格,調整壓塊的位置,保證滾軋螺紋有效長度達到要求值,螺紋有效長度與鋼筋規格的關系見

    (四)工件裝夾

     將待加工的鋼筋裝卡在定心鉗口上,伸出長度應與起始位置的滾軋頭剝刀片端面對齊,然后扳動手柄夾緊。

    (五)操作過程

     1.接通電源,打開冷卻水閥門,按下正轉起動按鈕,即可轉動進給手柄,向工件方向進給實現切削,當剝肋長度達到要求時,剝肋刀自動張開,轉動手柄繼續進給,即可實現滾軋螺紋,當滾絲輪與鋼筋接觸時一定要用力,并使主軸旋轉一周。軸向進給一個螺距長度,當進給到一定程度后,即可實現自動進給,直到整個滾軋過程完成后自動停車,自動退刀。

     2.當自動退刀結束后順時針轉動進給手柄,將滾軋頭退回到初始位置,此時剝肋刀自動復位。卸下加工完成的工件即可。

     3.用環規檢查螺紋長度,誤差在范圍內為合格;同時用螺紋通止規檢查絲頭尺寸,通規能旋入,止規不能旋入或不能完全旋入為合格。

     4.滾軋反絲時,先將滾軋頭中的滾絲輪任意兩個互換位置;

     5.滾軋反絲時,按下轉起動按鈕,轉動進給手柄向工件方向進給實現切削,當剝肋長度達到要求時,剝肋刀自動張開,,滾軋頭反向旋轉,操縱手柄繼續進給,即可滾軋反扣螺紋,當滾絲輪與鋼筋接觸時,一定要用力,并使主軸轉一周,軸向進給一個螺距長度,當進給到一定程度后,即可實現自動進給,直到整個滾軋過程完成后自動停車。自動退刀。

    (六)刀具重磨與更換

    1.剝肋刀切削一定數量鋼筋,刀刃會變鈍,此時應將剝肋刀拆下,將刀具的前刃面磨去0.2-0.3mm(嚴禁磨刀刃頂面),安裝后即可重新使用。

    2.剝肋刀刃口崩裂不能正常切削時,可更換新刀片。

    3.滾絲輪滾軋一定數量的絲頭后,因磨損牙形損壞,不能滾軋出合格絲頭時,應該及時更換新滾絲輪。

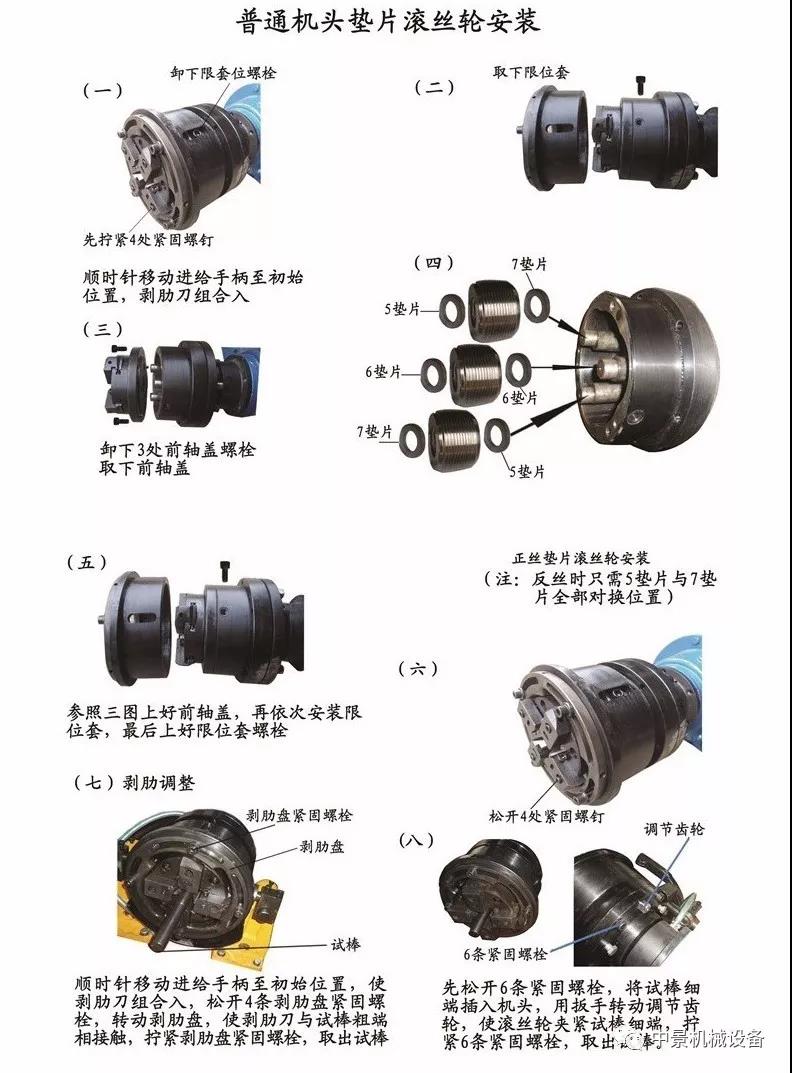

    滾絲輪安裝




    六、使用注意事項

    1.冷卻液體必須使用水溶性乳化冷卻液,嚴禁使用油性冷卻液,更不可用普通潤滑油代替。

    2.沒有冷卻液時嚴禁滾軋加工螺紋。

    3.待加工的鋼筋端部應平整,必須用無齒鋸下料。且在端部500mm長度范圍內應圓直,不允許彎曲,更不允許將氣割或切斷機下料的端頭直接加工。

    4.在初始切削時進給應均勻,切勿猛進,以防刀刃崩裂。

    5.滑道應定期清理并涂油。

    6.鐵屑應及時清理干凈。

    7.冷卻液體箱半月清理一次。

    8.減速器應定期加油,保持規定油位。

    9.滾壓機應定期進行保養。

    10.機床的機殼必須可靠接地后再使用。
